이번에는 논리 마이크로 연산에 대해서 알아보겠습니다.
Logic μoperation은 위의 표와 같이 총 16개의 연산으로 구성됩니다. 하지만 컴퓨터에는 AND, OR, XOR, NOT으로 딱 4가지 논리 연산으로만 구성됩니다. 이러한 4가지 연산으로 위의 표 16가지의 논리 마이크로 연산을 이끌어낼 수 있기에 가능합니다.
그럼 컴퓨터에서 4가지 논리 연산이 회로에서 어떻게 구성되어있는지 확인해봅시다.

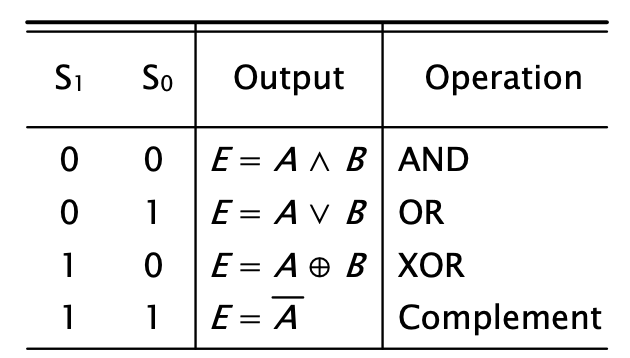

보시는 것처럼, AND, OR, XOR, NOT 총 4개의 게이트와 하나의 4x1 MUX로 구성되어 있습니다. 이러한 회로는 아래의 논리표를 통해서 네가지 논리연산을 수행할 수 있게되는 것입니다.
